安全步距仪是一种用于隧道内台车之间保持安全距离的测距设备。该设备通过无线脉冲技术,测量互相之间的距离,测量精度可达10厘米,有效距离大于500米。可以设置安全距离,当距离小于安全距离会触发声光报警器报警。
分别在二衬、防水和开挖台车上安装安全步距检测设备,可分别检测二衬与开挖的距离,防水与开挖的距离;同时还可检测出三个台车分别距离洞口多少米,并通过无线网桥将数据传输至监控中心。

华星智控安全步距仪基于无线脉冲技术开发,由于脉冲波抗干扰能力就比连续的电磁波强,并且设备工作的频段在3GHz-10GHz,相比2.4G频段的无线定位技术,外界的干扰信号也少很多,稳定性是该产品最大的特点。


产品特点

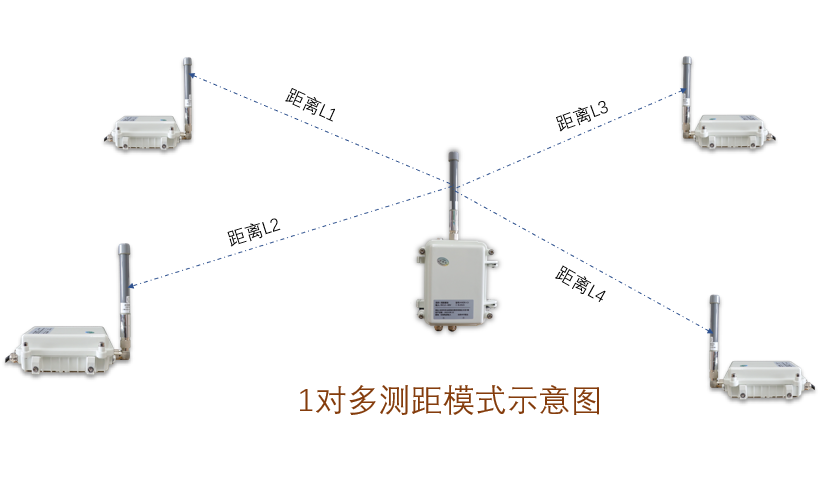

测距模式:1对多测距模式可以实现1个基站对多个基站的测距,主基站距离每个从基站的距离将从主基站输出。

设备安装注意事项
设备参数
产品型号 | HXZK-CJ |
相关规范 | 802.15.4a |
接口 | DC 供电口 RS485 |
输入电压 | DC 12-24V |
平均功耗 | < 2W |
安装方式 | 螺丝或抱箍安装 |
工作频段 | 3.25GHz~4.75GHz |
物理速率 | 110 Kbps |
850 Kbps |
6.8 Mbps |
输出功率(25℃) | -24dBm/MHz |
信道频宽 | 500MHz |
天线增益 | 5 dBi |
有效距离 | > 500 米@6.8Mbps 无遮挡 |
测距精度 | 10厘米(无遮挡) |
测距频率 | 1-20Hz可调 |
测距模式 | 支持1对1测距,1对多测距,多对多测距 |
通信协议 | RS485 |
波特率 | 默认115200 |
数据位 | 8 |
停止位 | 1 |

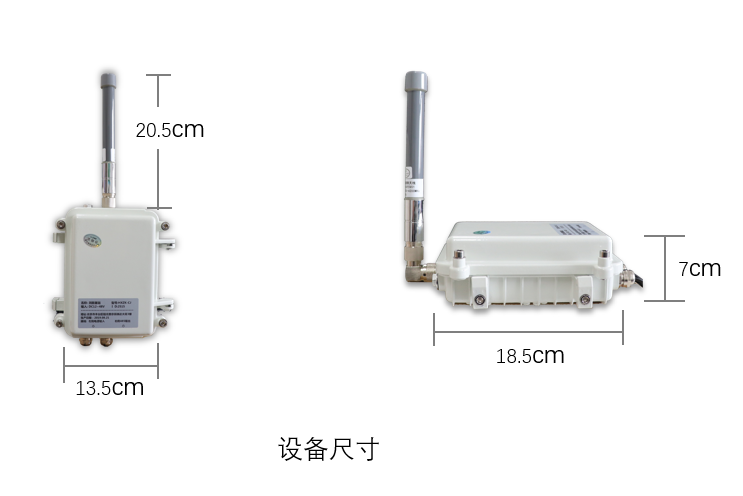

尺寸(厘米) | 18.5*13.5*7 |
重量(克) | 1200 |
温度 | 工作温度: -25℃~75℃ 存储温度: -40ºC~90ºC |
湿度 | 工作湿度:0%~90%无凝结 存储湿度:0%~90%无凝结 |
RoHs | 兼容 |

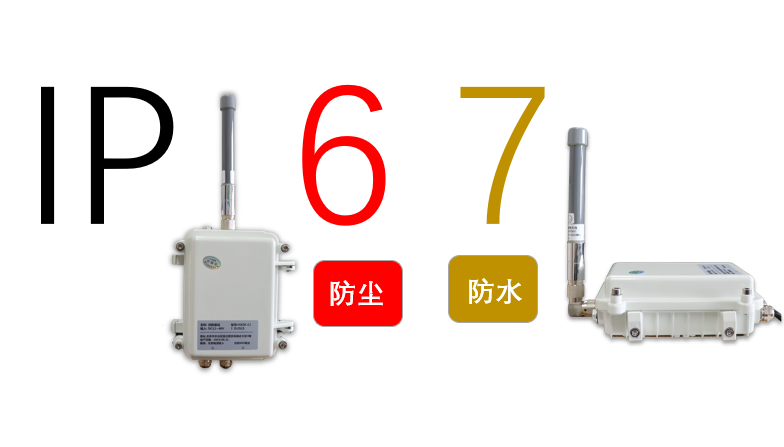

防护等级 | IP67 |
安装方式
